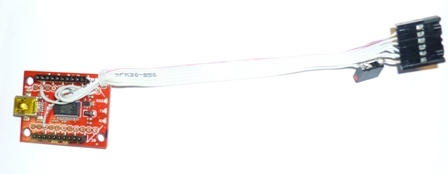

Einfacher USB Adapter auf Basis des Breakout Board XBee Explorer USB (Sparkfun WRL-08687). Der Adapter kann zur Konfiguration der XBee mit Hilfe der XBeeManager Software eingesetzt werden. Über das zusätzlichen Adapterkabel dient er als Programmieradapter für BayEOS Boards. Der 6-pin-0.1" Stecker besitzt die folgende Pinbelegung:
Nr |
PinOut |
1 |
GND |
2 |
CTS |
3 |
3.3V |
4 |
DIN |
5 |
DOUT |
6 |
DTR |
Falls Sie eine robustere Lösung für die Programmierung von BayEOS Modulen im Feld oder im Labor suchen, empfehlen wir das Adapterkabel FTDI Cable 5V VCC-3.3V I/O DEV-09717 von Sparkfun.
